隨著科技的發展，空調慢慢從開始的單純制冷制熱功能性轉化到風感大小的舒適性上面了，人們對高品質舒適的人居環境也有了更高的追求，為了讓...
隨著科技的發展，空調慢慢從開始的單純制冷制熱功能性轉化到風感大小的舒適性上面了，人們對高品質舒適的人居環境也有了更高的追求，為了讓室內空氣更加符合春天自然的舒適，毛細管網應運而生，那么五恒系統毛細管網到底有哪些組成部分呢，今天源壹就給大家介紹一下。

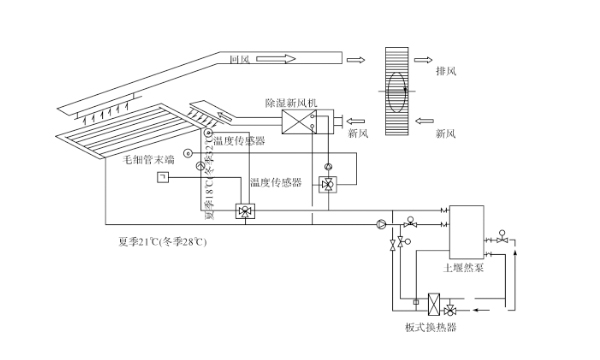

毛細管輻射空調系統主要由獨立除濕新風系統、冷熱源、控制系統、輻射供冷/熱末端系統、分配站五部分組成，如圖所示。
輻射空調的冷/熱末端系統

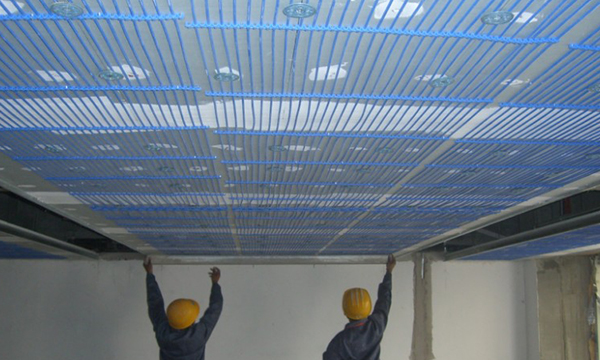

輻射空調的冷/熱末端系統主要由金屬輻射頂板和毛細管網這兩種形式組成。毛細管網的設計制作原理是模擬自然界植物利用葉脈和人體依靠皮下血管輸送能量的形式。它采用4.3×0.8 mm的PPR塑料毛細管組成間隔為10～30 mm的網柵。猶如人體中的毛細管起著分配、輸送和搜集液體的作用。
分配站
分配站對水循環系統進行控制，調節各系統的供水回路。各片格柵水流量均勻，主要是通過調節安裝在分配站每個回水支管上的調節閥，從而保證各片格柵的壓力平衡。自動排氣閥安裝在分配站每個供水支管前，排出循環系統內的氣體。
獨立除濕新風系統
獨立除濕新風系統一般由新風機組、送風管道、送風口、回風口、熱回收裝置等組成。室內顯熱負荷部分主要由毛細管網或輻射頂板承擔處理，獨立除濕新風系統主要負責為室內人員提供所需新風，同時處理室內全部潛熱負荷和部分顯熱負荷，所以獨立除濕新風系統是毛細管輻射空調系統中重要的組成部分。特別是在夏季，新風能夠有效地防止室內結露。
冷熱源
冷熱源也是傳統空調所必備的，是提供冷量或熱量的源泉。輻射空調系統的冷熱源可以采用效率高、低污染以及使用可再生能源的主機，從而可以實現與各種形式的冷、熱源配套使用。如利用高效率的制冷制熱空氣源熱泵系統，或者通過利用地?zé)?、地表水等可再生資源，作為冷熱源的空調系統。
控制系統
輻射空調系統的控制系統具有自動調節和控制的功能，是輻射空調系統發揮其空氣調節作用的重要部分。系統控制的對象有輻射頂板或毛細管網、新風機組的進出水溫度和進水水量、室內干球溫度、室內露點溫度等?？刂葡到y(tǒng)主要由溫控器和調節閥組成。智能控制系統必須能夠要能夠根據濕度來調節設備的開啟關閉，否則濕度升高制冷不停非常容易導致結露，這也是很多項目毛細管網失敗的原因之一。
成都源壹整合了除濕 、空調、采暖、通風、空氣凈化、吸塵、凈水等五恒系統，專業提供品質家居整體舒適系統的定制設計、集成安裝與維護服務，網址zfxinxi.cn咨詢電話028-85221622
