板管蒸發冷（熱泵）模塊機產品工作原理
更新時間：2020-07-14 11:57:55 字號：T|T
1、機組制冷系統工作時：板管蒸發冷卻式模塊冷水（熱泵）機組的技術核心在于其板管蒸發式冷凝器，采用了先進的平面液膜蒸發冷卻技術。蒸發...
1、機組制冷系統工作時：
板管蒸發冷卻式模塊冷水（熱泵）機組的技術核心在于其板管蒸發式冷凝器，采用了先進的平面液膜蒸發冷卻技術。
蒸發式冷凝器里的結構部件----板管換熱器，外觀為板式結構；內部有規則地均勻排布眾多制冷劑流道。
板管換熱器內部：
壓縮機排出的高溫高壓制冷劑氣體自上而下流經板管內部流道，與板管外的水膜進行熱交換，逐漸被冷凝為低溫低壓的液態。
板管換熱器外部：
冷卻水從板管組上部均勻地噴淋到板管外表面形成一層很薄的水膜。水膜吸熱后，一部分轉化為水蒸氣，機組頂端的風機，將空氣抽入機組內部，掠過水膜，強化換熱，促使水膜蒸發；剩下吸熱后未蒸發的水，由強風吸熱冷卻，落入底部集水槽。然后風機排出熱風及水蒸氣 。
集水槽里的水流進水箱，通過冷卻水泵作為噴淋水循環使用。集水槽中設水位調節器，自動補充冷卻水量。

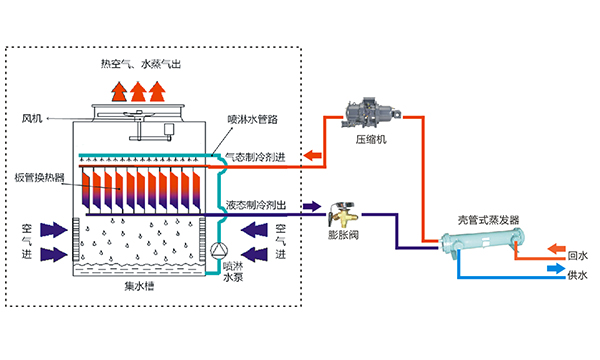

板管蒸發冷卻式模塊冷水（熱泵）機組制冷工作原理
2、機組制熱系統工作時：
制熱時壓縮機排出的高溫高壓制冷劑氣體經四通換向閥,流經殼管式冷凝器，被冷凝為低溫低壓的液態。
噴淋水泵及噴淋水管路處于關閉狀態，停止運行，集水槽、噴淋水泵、噴淋水管路、補水排污管路等處于排空狀態。
機組頂端的風機，將空氣抽入機組內部，板管換熱器此時和翅片換熱器一起作為蒸發器，與板管及翅片外的空氣進行雙重強化換熱，帶走空氣熱量，然后風機排除冷風。
由于機組制熱時噴淋水系統不工作，蒸發器側處于完全無水狀態，則完全無需考慮冬季氣溫過低水的防凍問題，機組無需防凍液。

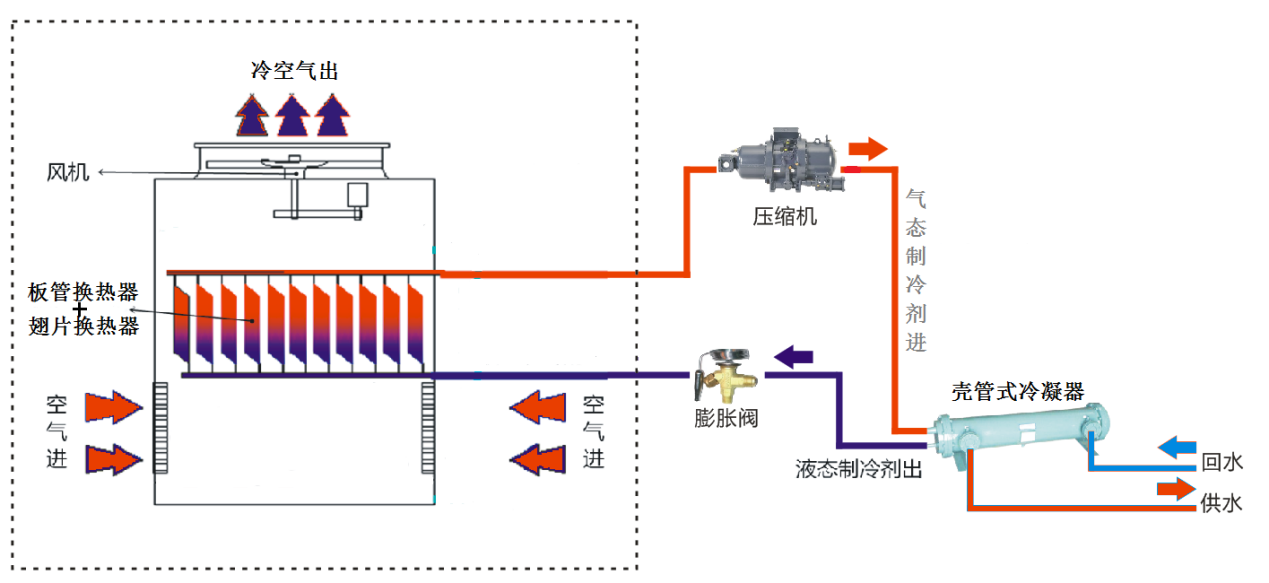

板管蒸發冷卻式模塊冷水（熱泵）機組制熱工作原理
